Transistor là gì?

Transistor hay bóng bán dẫn là một linh kiện bán dẫn chủ chốt trong điện tử, dùng để khuếch đại hoặc chuyển mạch tín hiệu điện. Cấu tạo cơ bản của transistor bao gồm ba lớp bán dẫn được ghép lại theo dạng NPN hoặc PNP. Nhờ khả năng điều khiển dòng điện, transistor trở thành nền tảng cho hầu hết các thiết bị điện tử hiện đại như vi xử lý, bộ khuếch đại âm thanh, bộ nguồn và mạch tích hợp (IC).

Nếu không có transistor, bạn sẽ không có smartphone, không có Internet, không có máy tính…

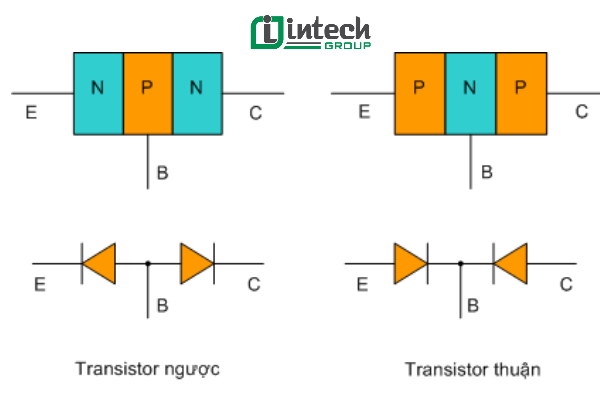

Cấu tạo của Transistor

Transistor là linh kiện bán dẫn gồm ba lớp bán dẫn được ghép nối với nhau, tạo thành hai mối tiếp giáp P-N. Dựa vào thứ tự ghép lớp bán dẫn, transistor được chia thành hai loại:

• Transistor NPN: Gồm hai lớp bán dẫn loại N kẹp giữa một lớp loại P.

• Transistor PNP: Gồm hai lớp bán dẫn loại P kẹp giữa một lớp loại N.

Về mặt cấu trúc, transistor có thể được xem như là hai diode đấu ngược chiều nhau, nhưng chúng hoạt động khác hoàn toàn nhờ sự điều khiển bởi chân giữa (Base).

Ba cực của transistor gồm:

Cực

Ký hiệu

Mô tả chức năng

Cực gốc

B (Base)

Là lớp bán dẫn nằm giữa, rất mỏng và có nồng độ tạp chất thấp. Điều khiển dòng điện.

Cực phát

E (Emitter)

Cung cấp dòng điện chính cho transistor. Có nồng độ tạp chất cao để tăng khả năng phát dòng.

Cực thu

C (Collector)

Thu dòng điện từ Emitter. Có tiết diện lớn để tỏa nhiệt và dòng điện đi qua hiệu quả.

Dù cực Emitter và Collector sử dụng cùng loại bán dẫn (N hoặc P), nhưng không thể hoán đổi cho nhau do sự khác biệt về kích thước và nồng độ tạp chất. Việc lắp sai sẽ khiến transistor không hoạt động đúng chức năng.

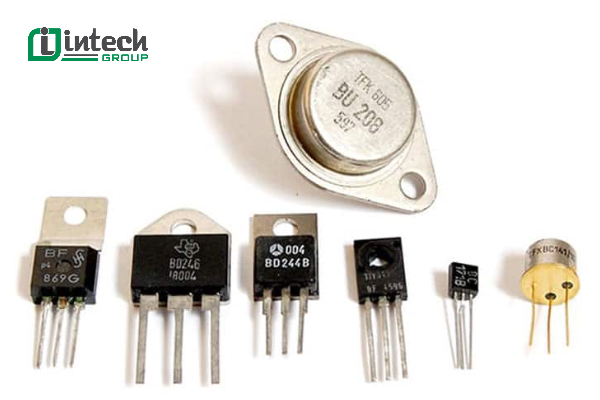

Ký hiệu và hình dạng của Transistor

Trên thị trường hiện nay, transistor được sản xuất bởi nhiều quốc gia với đa dạng mã linh kiện và ký hiệu. Tuy nhiên, phổ biến nhất vẫn là transistor đến từ Nhật Bản, Mỹ và Trung Quốc. Dưới đây là cách nhận diện và phân loại chúng dựa trên mã ký hiệu:

1. Transistor Nhật Bản

Transistor Nhật thường có mã ký hiệu bắt đầu bằng A, B, C, D:

Ký hiệu bắt đầu

Loại transistor

Đặc điểm

A…, B…

PNP (Transistor thuận)

Công suất lớn hơn, tần số làm việc thấp hơn

C…, D…

NPN (Transistor ngược)

Thường dùng trong mạch tần số cao, công suất nhỏ

Ví dụ: A564, B733 (PNP); C828, D1555 (NPN)

2. Transistor Mỹ

Transistor sản xuất tại Mỹ thường có ký hiệu bắt đầu bằng 2N, theo chuẩn JEDEC (Joint Electron Device Engineering Council): Ví dụ thông dụng: 2N3055 (Transistor công suất cao), 2N2222 (Transistor tín hiệu nhanh)

Lưu ý: Mã “2N…” thường phổ biến trong các tài liệu kỹ thuật quốc tế.

3. Transistor Trung Quốc

Transistor do Trung Quốc sản xuất có định dạng bắt đầu bằng số 3, theo sau là hai chữ cái và dãy số thứ tự:

A, B: PNP (Transistor thuận)

C, D: NPN (Transistor ngược)

X, P: Dành cho mạch âm tần (AF)

A, G: Dùng cho mạch cao tần (RF)

Ví dụ:

3CP25 → NPN, dùng trong mạch âm tần

3AP20 → PNP, dùng trong mạch cao tần

Việc hiểu đúng ký hiệu transistor không chỉ giúp chọn linh kiện phù hợp với mạch mà còn tiết kiệm thời gian tra cứu, đặc biệt khi làm việc với datasheet hoặc linh kiện thay thế. Hãy luôn kiểm tra loại transistor (NPN hay PNP), công suất và dải tần để đảm bảo mạch hoạt động ổn định.

Cách xác định chân E, B, C của Transistor đơn giản và chính xác

Khi sử dụng Transistor, việc xác định đúng chân Emitter (E), Base (B) và Collector (C) là rất quan trọng để đảm bảo thiết bị hoạt động hiệu quả. Dưới đây là hướng dẫn cách xác định các chân Transistor theo từng loại:

1. Xác định chân Transistor công suất nhỏ

Với các loại Transistor công suất nhỏ, vị trí các chân có thể khác nhau tùy thuộc vào quốc gia sản xuất:

• Chân C (Collector) nằm ở giữa

• Chân B (Base) nằm bên phải

• Chân E (Emitter) nằm bên trái

• Chân B (Base) nằm ở giữa

• Chân C (Collector) nằm bên phải

• Chân E (Emitter) nằm bên trái

Lưu ý: Một số transistor nhái hoặc không rõ nguồn gốc có thể không tuân theo quy ước trên. Để đảm bảo xác định chính xác, nên sử dụng phương pháp đo bằng đồng hồ vạn năng.

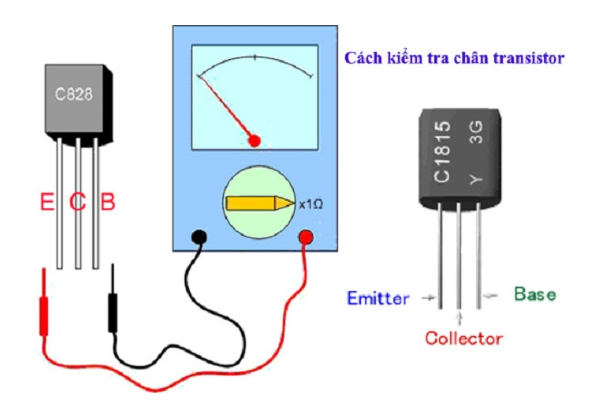

2. Cách đo chân Transistor bằng đồng hồ vạn năng

Chuyển đồng hồ về thang đo x1 Ω

Giữ cố định một que đo tại một chân bất kỳ, que còn lại lần lượt chạm vào hai chân còn lại

Nếu kim đồng hồ lên đều nhau ở cả hai lần đo, thì chân cố định là chân Base (B)

Nếu que cố định là que đen, đó là Transistor loại NPN (ngược)

Nếu que cố định là que đỏ, đó là Transistor loại PNP (thuận)

3. Xác định chân Transistor công suất lớn

Đối với các Transistor công suất lớn (thường có vỏ kim loại hoặc chân cắm to), thứ tự các chân thường theo quy tắc:

• Bên trái: Chân B (Base)

• Ở giữa: Chân C (Collector)

• Bên phải: Chân E (Emitter)

Việc xác định đúng chân của Transistor không chỉ giúp tránh sai sót khi lắp mạch mà còn bảo vệ các linh kiện điện tử khác. Luôn nên kiểm tra sơ đồ chân (datasheet) hoặc dùng đồng hồ vạn năng để đảm bảo độ chính xác cao nhất.

Các thông số kỹ thuật quan trọng của Transistor

Transistor là linh kiện bán dẫn được sử dụng phổ biến trong các mạch khuếch đại, điều khiển và chuyển mạch. Để sử dụng hiệu quả, bạn cần nắm rõ các thông số kỹ thuật cơ bản và hiểu rõ từng loại Transistor chuyên dụng.

1. Các thông số kỹ thuật cơ bản của Transistor

Dòng điện cực đại (IC max): Là dòng điện tối đa mà Transistor có thể chịu được ở cực Collector. Nếu vượt quá giới hạn này, Transistor sẽ quá tải và hư hỏng.

Điện áp cực đại (VCE max): Là điện áp tối đa đặt giữa hai cực Collector – Emitter. Vượt quá giá trị này sẽ khiến Transistor bị đánh thủng và mất chức năng.

Tần số cắt (fT): Là tần số tối đa mà Transistor có thể khuếch đại tín hiệu một cách hiệu quả. Nếu vượt quá tần số này, độ khuếch đại sẽ suy giảm đáng kể.

Hệ số khuếch đại dòng (hFE hoặc β): Là tỷ số giữa dòng Collector (IC) và dòng Base (IB), cho biết khả năng khuếch đại của Transistor. Ví dụ: Nếu hFE = 100, dòng IC sẽ gấp 100 lần dòng IB.

Công suất cực đại (Pmax): Là công suất tiêu tán lớn nhất của Transistor, được tính theo công thức: P = VCE × IC. Nếu công suất vượt mức giới hạn, Transistor sẽ nóng lên và cháy hỏng.

2. Một số loại Transistor đặc biệt và ứng dụng

Transistor số (Digital Transistor)

Là loại Transistor được tích hợp sẵn một điện trở giới hạn ở chân Base (thường vài chục kΩ), giúp điều khiển dễ dàng bằng tín hiệu logic như 5V từ vi điều khiển. Thường được ứng dụng trong mạch công tắc điện tử, mạch logic số, mạch điều khiển thiết bị tự động.

Ký hiệu nhận biết:

Loại thuận (PNP): DTA, KRA, RN22

Loại ngược (NPN): DTC, KRC, RN12, KSR, UN…

Ví dụ thực tế: DTA132, DTC124

Transistor công suất dòng (hay còn gọi là Sò công suất)

Là loại Transistor có khả năng chịu dòng và điện áp cao, thường dùng trong mạch nguồn xung hoặc bộ điều khiển cao áp. Thường có diode đệm bên trong đấu song song với cực CE để bảo vệ Transistor khi đóng ngắt nhanh thường được ứng dụng trong tivi màu, nguồn xung cao áp, thiết bị điện công suất lớn

Hướng dẫn cách kiểm tra Transistor sống hay chết đơn giản bằng đồng hồ vạn năng

Transistor là một linh kiện bán dẫn quan trọng trong các mạch điện tử. Tuy nhiên, trong quá trình hoạt động, Transistor có thể bị hư hỏng do nhiệt độ cao, độ ẩm, điện áp nguồn tăng bất thường hoặc lỗi sản xuất. Để xác định Transistor còn hoạt động hay đã hỏng, bạn có thể áp dụng phương pháp kiểm tra bằng đồng hồ vạn năng analog, dựa trên cấu tạo tương đương hai diode bán dẫn bên trong Transistor.

1. Nguyên tắc kiểm tra Transistor loại NPN

Transistor NPN có thể được kiểm tra tương tự như hai diode có chung cực Anode, tức điểm chung là chân Base (B).

Cách đo: Đặt que đen vào chân B, que đỏ lần lượt vào chân C và chân E. Nếu đồng hồ hiển thị kim lên (có dòng), tức là hai diode ở trạng thái thuận chiều. Nếu đo ở các chiều ngược lại và kim không lên, Transistor hoạt động bình thường

2. Nguyên tắc kiểm tra Transistor loại PNP

Transistor PNP có thể kiểm tra giống như hai diode có chung cực Cathode, với điểm chung cũng là chân Base (B).

Cách đo: Đặt que đỏ vào chân B, que đen lần lượt vào chân C và chân E. Nếu đồng hồ hiển thị kim lên, tức các diode ở trạng thái thuận chiều. Các chiều đo ngược khác nếu kim không lên, chứng tỏ Transistor vẫn tốt.

3. Cách nhận biết Transistor bị hỏng

Kim không lên khi đo thuận chiều từ B → C hoặc B → E: Transistor bị đứt mạch (BE hoặc BC)

Kim lên ở cả hai chiều giữa B ↔ C hoặc B ↔ E: Transistor bị rò hoặc chập bên trong

Kim lên giữa C ↔ E: Transistor bị chập giữa CE, tức là đã hỏng nặng

• Sử dụng đồng hồ vạn năng analog ở thang đo x1 Ω

• Đảm bảo Transistor đã được tháo rời khỏi mạch để tránh sai số

• Nếu có điều kiện, nên tra datasheet Transistor để biết sơ đồ chân chính xác

Việc kiểm tra Transistor thường xuyên giúp bạn phát hiện sớm sự cố trong mạch và đảm bảo thiết bị hoạt động ổn định, an toàn..

Nguyên lý hoạt động (cách làm) của Transistor?

1. Nguyên lý hoạt động của Transistor NPN

Transistor NPN hoạt động như một công tắc điều khiển dòng điện lớn tại cực Collector (C) thông qua dòng điện nhỏ tại cực Base (B). Để hiểu rõ nguyên lý, ta xét cấu tạo và cách cấp nguồn cho Transistor NPN như sau:

Cấp điện áp UCE: (+) vào cực C và (-) vào cực E.

Cấp điện áp UBE: (+) vào cực B và (-) vào cực E, thông qua một công tắc và điện trở hạn dòng.

Hoạt động của Transistor NPN:

Khi công tắc mở: dù đã cấp điện áp UCE, không có dòng điện chạy qua cực C-E (IC = 0). Transistor chưa dẫn điện.

Khi công tắc đóng: điện áp UBE phân cực thuận cho mối tiếp giáp B-E, tạo ra dòng IB chạy từ B → E. Ngay lập tức, dòng IC mạnh hơn nhiều lần xuất hiện từ C → E, cho thấy Transistor bắt đầu dẫn điện.

Như vậy rõ ràng dòng IC hoàn toàn phụ thuộc vào dòng IB và phụ thuộc theo một công thức .

IC = β.IB

Trong đó:

IC: dòng Collector – Emitter

IB: dòng Base – Emitter

β (hFE): hệ số khuếch đại dòng điện của Transistor

Giải thích : Khi có dòng IB, do lớp bán dẫn tại cực B rất mỏng và ít pha tạp, phần lớn electron từ cực E dễ dàng vượt qua lớp tiếp giáp sang cực B. Một phần nhỏ tạo thành dòng IB, phần lớn còn lại bị hút về cực C do điện áp UCE tạo nên dòng IC.

2. Nguyên lý hoạt động của Transistor PNP

Transistor PNP có nguyên lý hoạt động tương tự như NPN, tuy nhiên cực tính nguồn điện và hướng dòng điện là ngược lại.

Cách cấp nguồn cho Transistor PNP:

• Cấp điện áp UCE: (+) vào cực E và (-) vào cực C.
• Cấp điện áp UBE: (+) vào cực E và (-) vào cực B, qua công tắc và điện trở hạn dòng.

Hoạt động của Transistor PNP:

• Khi công tắc mở: không có dòng điện chạy từ E đến C (IC = 0), Transistor không dẫn.
• Khi công tắc đóng: điện áp UBE phân cực thuận cho mối tiếp giáp B-E, tạo ra dòng IB từ E → B. Ngay khi có dòng IB, một dòng IC lớn hơn sẽ xuất hiện từ E → C.

Dòng điện và hệ số khuếch đại:

Tương tự như NPN:

IC = β.IB

Trong đó IC đi từ cực E sang cực C, IB từ E sang B.

Transistor NPN: dòng điện đi từ Collector → Emitter, khi có dòng điều khiển từ Base → Emitter.

Transistor PNP: dòng điện đi từ Emitter → Collector, khi có dòng điều khiển từ Emitter → Base.

Điều kiện dẫn điện: phải phân cực thuận cho mối BE bằng điện áp UBE, từ đó Transistor mới dẫn dòng IC.

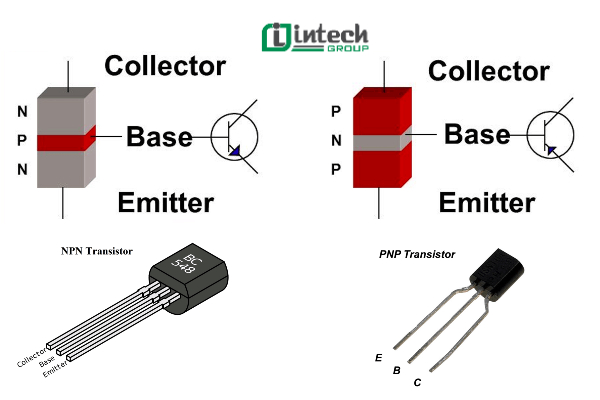

Phân biệt Transistor NPN và PNP

Tiêu chí

Transistor NPN

Transistor PNP

Cấu trúc

Gồm 3 lớp: N – P – N

Gồm 3 lớp: P – N – P

Chiều dòng điện

Dòng điện chạy từ Collector (C) đến Emitter (E)

Dòng điện chạy từ Emitter (E) đến Collector (C)

Điều kiện hoạt động

Chân Base cần điện áp dương so với Emitter

Chân Base cần điện áp âm so với Emitter

Ký hiệu sơ đồ mạch

Mũi tên ở chân Emitter chỉ ra ngoài transistor

Mũi tên ở chân Emitter chỉ vào trong transistor

Loại dòng điều khiển

Dòng điện dương (thuận với mạch dùng nguồn dương)

Dòng điện âm (phù hợp với mạch dùng nguồn âm)

Mức độ phổ biến

Rất phổ biến trong các mạch điện tử hiện đại

Ít phổ biến hơn, thường dùng trong các mạch đặc biệt

Ứng dụng thường gặp

Mạch khuếch đại, điều khiển, vi điều khiển, Arduino

Mạch đảo dòng, mạch logic âm, mạch nguồn đặc biệt

Mẹo ghi nhớ

“NPN: Not Pointing iN” – mũi tên không chỉ vào

“PNP: Pointing iN Please” – mũi tên chỉ vào trong

Lưu ý: Khi thiết kế mạch, hãy luôn kiểm tra sơ đồ chân (B – C – E) của từng loại transistor vì có thể khác nhau theo từng mã linh kiện. Mỗi loại sẽ phù hợp với ứng dụng và kiểu mạch riêng, nên cần chọn đúng để đảm bảo hoạt động ổn định.

Hướng dẫn tạo mạch điện đơn giản dùng Transistor

Bạn có thể bắt đầu với mạch bật/tắt đèn LED đơn giản để làm quen với cách hoạt động của transistor NPN. Đây là một mạch cơ bản nhưng hữu ích cho người mới học điện tử.

1. Linh kiện cần có

• 1 x Transistor NPN (loại phổ biến: BC547, 2N2222)

• 1 x Đèn LED

• 1 x Điện trở 330Ω (giới hạn dòng cho LED)

• 1 x Điện trở 10kΩ (kích hoạt Base)

• Breadboard, dây nối, nguồn 5V DC

2. Sơ đồ nguyên lý

• Chân Collector nối với chân âm của LED

• Chân dương của LED nối với điện trở 330Ω, sau đó nối lên nguồn dương 5V

• Chân Emitter nối trực tiếp về GND

• Chân Base nối với một điện trở 10kΩ, sau đó nhận tín hiệu điều khiển (có thể là nút nhấn, vi điều khiển hoặc điện áp kích hoạt)

3. Nguyên lý hoạt động

• Khi có điện áp khoảng 0.7V đưa vào chân Base, transistor dẫn điện.

• Dòng điện sẽ chạy từ nguồn 5V → LED → Collector → Emitter → GND → LED sáng.

• Khi không có điện áp vào Base, transistor ngắt → LED tắt.

4. Lưu ý khi sử dụng

• Đảm bảo đấu đúng thứ tự chân B – C – E của transistor (tham khảo datasheet).

• Không cấp quá điện áp định mức cho transistor và LED.

• Kiểm tra chiều đèn LED trước khi cấp nguồn.

Các ứng dụng của Transistor trong thực tế

Transistor là linh kiện bán dẫn có vai trò cực kỳ quan trọng trong các thiết bị điện tử hiện đại. Nhờ khả năng khuếch đại tín hiệu và hoạt động như một công tắc điện tử, transistor trở thành thành phần không thể thiếu trong các mạch điện tử tương tự và số.

1. Khuếch đại điện áp một chiều (DC)

Transistor được sử dụng trong các mạch khuếch đại một chiều để nâng cao mức tín hiệu từ cảm biến hoặc thiết bị đầu vào. Ngoài ra, còn có mặt trong các mạch ổn áp, mạch khuếch đại vi sai và mạch khuếch đại chính xác cao.

2. Khuếch đại điện áp xoay chiều (AC)

Transistor được dùng để khuếch đại tín hiệu âm thanh hoặc tín hiệu sóng mang trong các thiết bị âm thanh, radio và tivi. Tín hiệu xoay chiều được khuếch đại giúp nâng cao chất lượng âm thanh và hình ảnh.

3. Khuếch đại công suất

Đây là ứng dụng quan trọng trong hệ thống âm thanh lớn, các bộ khuếch đại công suất cho loa hoặc hệ thống truyền dẫn năng lượng cao. Transistor giúp tăng cường cả điện áp lẫn dòng điện đầu ra để điều khiển thiết bị công suất lớn.

4. Chuyển mạch và điều khiển công tắc

Transistor hoạt động như một công tắc điện tử đóng/ngắt dòng điện. Trong các mạch điều khiển rơ-le, vi điều khiển hoặc hệ thống tự động hóa, transistor đóng vai trò chuyển mạch nhanh chóng và chính xác. Đặc biệt, transistor lưỡng cực (BJT) có thể tự hoạt động như một công tắc không cần rơ-le cơ học.

Lời kết

Transistor là nền tảng của mọi hệ thống điện tử hiện đại. Từ các thiết bị dân dụng đơn giản đến hệ thống công nghiệp phức tạp, transistor góp phần xử lý, điều khiển và khuếch đại tín hiệu hiệu quả. Hiểu rõ các ứng dụng của transistor sẽ giúp người đọc nắm được tầm quan trọng và ứng dụng thực tế của linh kiện này trong cuộc sống và kỹ thuật điện tử. Intech Group là đơn vị cung cấp các giải pháp về cơ khí chính xác, tự động hóa, công nghệ và năng lượng hàng đầu tại Việt Nam. Liên hệ ngay để được tư vấn và hỗ trợ cụ thể.
