Một số mặt cắt bể bơi
Mỗi công trình bể bơi đều có thiết kế bản vẽ khác nhau, cùng tìm hiểu xem chúng như thế nào nhé.
1. Bể bơi thi đấu
Hồ bơi thi đấu là công trình có kích thước rộng để đáp ứng những cuộc thi đấu bơi lội. Bên cạnh đó người sử dụng đều là những vận động viên có kỹ thuật cao, Vậy nên hồ bơi này cũng mang đặc điểm riêng.
- Bể bơi thi đấu thường được xây dựng với hai kích thước phổ biến là 25m và 50m và chiều sâu tối thiểu là 2m
- Tiếp theo hồ bơi có độ sâu ít nhất là 1 mét. Tường thành 2 đầu hồ phải được xây song song với nhau, thằng góc với bề mặt hồ.
- Bề mặt chống trơn kéo dài xuống mặt nước khoảng 0,8m để tránh những nguy hiểm cho các vận động viên trong lúc tập luyện cũng như thi đầu.
- Về bục xuất phát, phải kiên cố, chắc chắn, không đàn hồi, tạo lực bật và phải cách mặt nước tầm 0,5-0,75m, chiều rộng 0,5×0,5m, độ dốc dưới 10 độ. Bề mặt phải phải được phủ lớp tăng ma sát, chống trơn trượt.
- Khu vực khán đài gồm có khán đài, vệ sinh, phòng nghỉ cho khán giả.
Bản vẽ mặt cắt thi đấu đạt tiêu chuẩn

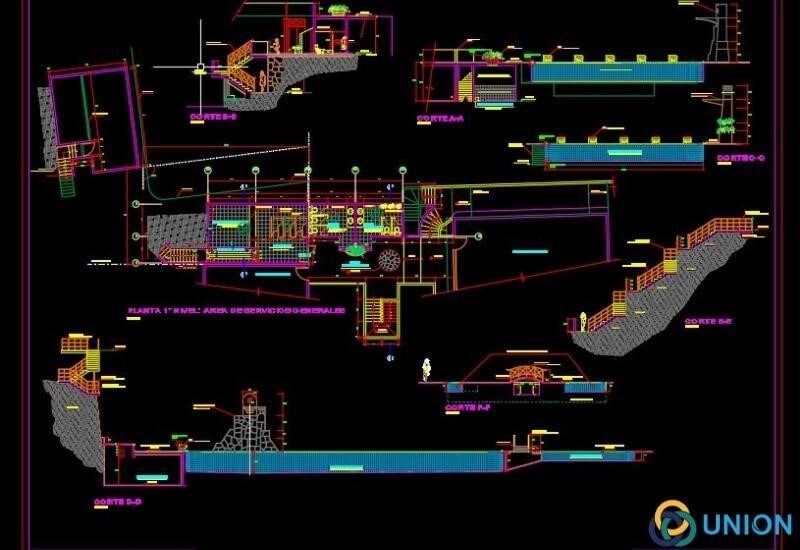

Bản thiết kế mặt cắt tổng thể công trình bể bơi thi đấu
2 Bể bơi trên mái, sân thượng
Hồ bơi trên mái đòi hỏi sự tỉ mỉ, chính xác cao, không phá cấu trúc ngôi nhà. Vậy nên việc thiết kế mặt cắt bể trên mái rất quan trọng.
- Vật liệu sử dụng phải có trọng lượng nhẹ, hạn chế tải trọng
- Đảm bảo chống thấm, nước không rỉ, đảm bảo an toàn. Vật liệu nên sử dụng là compoѕite và ѕợi ᴠinlу, nhựa PVC kết hợp với sợi thủy tinh.
- Sử dụng kết cấu cốp pha chủ động điều tiết lâu dài để thay thế cho những bức tường lớn. Hạn chế trọng lượng gia tăng trên kết cấu ngôi nhà.
- Với đặc thù hồ bơi trên cao cần hạn chế lắp đặt nhiều máy móc. Do đó máy lọc bể bơi thông minh là lựa chọn hoàn hảo.
- Đặc biệt bạn cần phải trang bị hệ thống mái che bể bơi để hạn chế ảnh hưởng của thời tiết, bên cạnh đó bạn có thể đầu tư thêm máy gia nhiệt hồ bơi để duy trì nhiệt độ nước theo ý muốn.
Bản vẽ mặt cắt thiết kế bể bơi trên mái

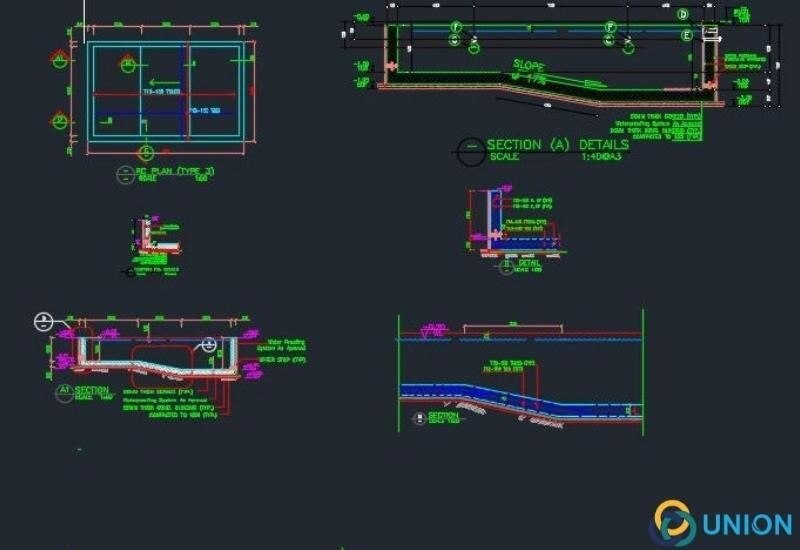

Bản vẽ mặt cắt bể sân thượng
3. Bể bơi gia đình
Bản thiết kế mặt cắt bể gia đình có đặc điểm sau đây:
- Có diện tích trung bình 25-50m2, không vượt quá 100m2
- Mặt cắt thể hiện đầy đủ vị trí bể bơi, các trang thiết bị, hệ thống đường ống dẫn nước.
- Bên cạnh kích thước, các trang thiết bị, bản vẽ phải thể hiện đầy đủ lực tác dụng, phương pháp chống thấm bể bơi.
- Công trình hồ có thể xây theo nhiều hình dáng khác nhau.
- Kiểu dáng hình oval, bán nguyệt vừa tạo sự mềm mại vừa phong thủy.
- Tùy thuộc vào mục đích sử dụng, để xác định độ nông sâu, phải đảm bảo yếu tố an toàn bề mặt sàn, số lượng thang bể bơi, các thiết bị, vách ngăn, và đặc biệt phải trang bị thiết bị cứu hộ.

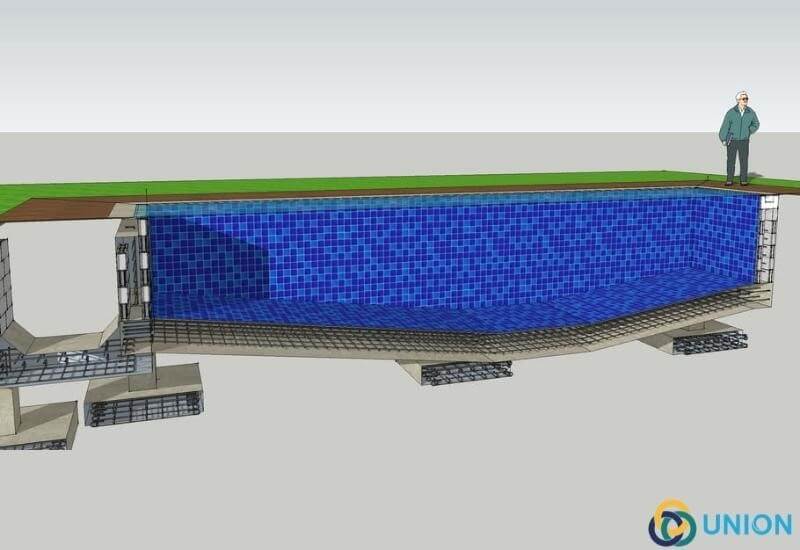

Hình ảnh 3D mặt cắt của hồ bơi gia đình

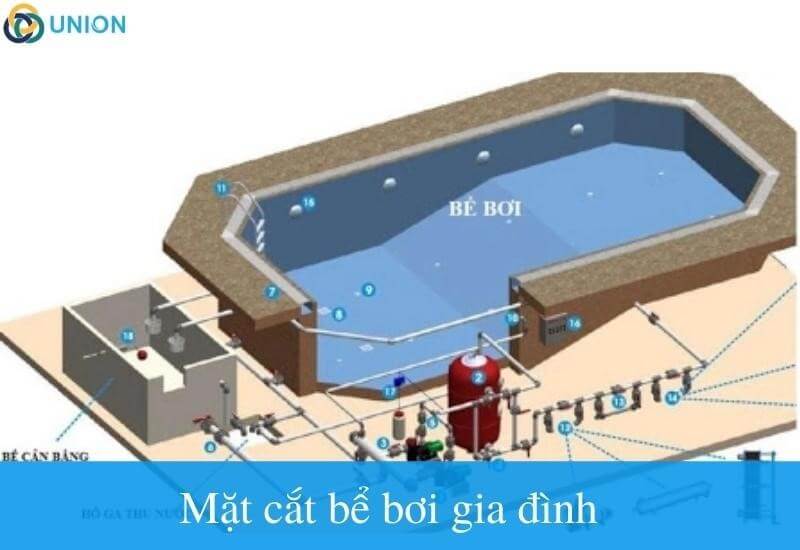

Mặt cắt bể bơi gia đình
Vậy là qua bài viết chúng tôi đã cung cấp đến bạn thông tin hữu ích về mặt cắt hồ bơi. Mong rằng sẽ giúp ích cho bạn trong quá trình thi công thiết kế hồ bơi cho riêng mình. Mọi thắc mắc vui lòng liên hệ với Union để được giải đáp.
